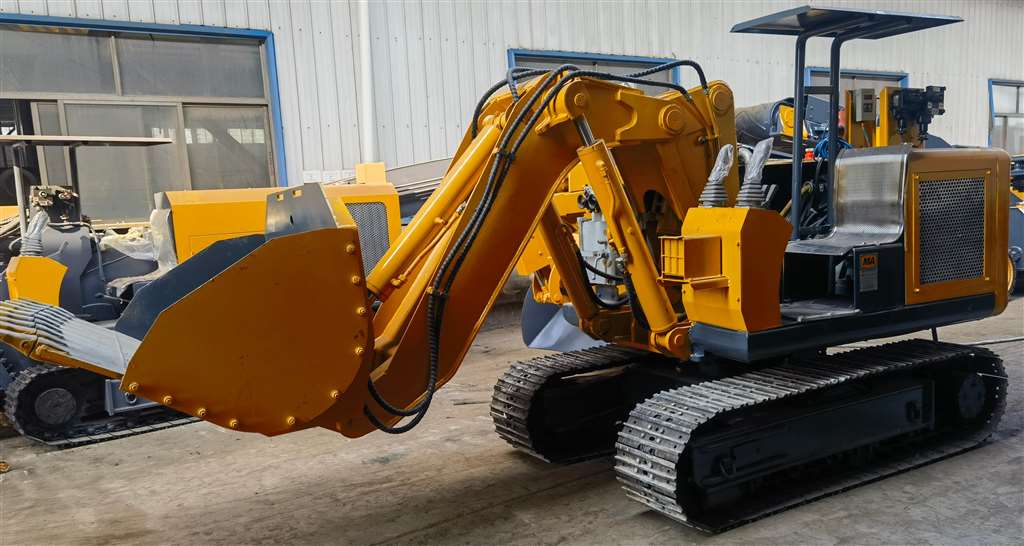

型 號 項 目 |
ZCY45R |
||
|
鏟斗容積 m³ |
0.45 |
||
|
更大卸載高度 mm |
≥1400 |
||
|
更大臥底深度 mm |
≥280 |
||
|
整機質量 kg |
4500±300 |
||
|
履帶接地比壓 MPa |
≤0.1 |
||
|
最小離地間隙 mm |
≥280 |
||
|
爬坡能力 （°） |
≥19（適用坡道范圍為：-19°~+19°） |
||
|
電機總功率 kW |
30 |
||
|
噪 聲 |
側裝機 dB（A） |
≤90 |
|
|
減速器 dB（A） |
≤85 |
||
|
額定牽引力 kN |
≥25 |
||
|
更大行走速度 m/s |
0.40±0.04 |
||
|
行走機構額定工作壓力 MPa |
21.5 |
||
|
工作機構額定工作壓力 MPa |
20 |
||
|
重心位置 |
X:（以引導輪軸心鉛垂面為基準）。 |
（650±50）mm |
|
|
Y:（以中心對稱面為基準，前進方向右側為正）。 |
（-50±20）mm |
||
|
Z:（以地面為基準）。 |
（550±50）mm |
||
|
外形尺寸 （運輸狀態） |
長 mm |
4350±100 |
|
|
寬 mm |
1500±50 |
||
|
高 mm |
2100±50 |
||
煤礦用側卸裝巖機工作條件
煤礦用側卸裝巖機應在空氣溫度為-0℃～40℃、相對濕度不大于85%（環境溫度為20℃±5℃時），海拔高度不超過1000m，無腐蝕性氣體的環境中工作。對于海拔高度超過1000米，需要考慮到空氣冷卻作用和介電強度的下降，選用的電器設備應根據制造廠和用戶的協議進行設計和選用。
（1）煤礦用側卸裝巖機除司機座椅上可乘坐一人外，其余任何部位嚴禁載人。
（2）煤礦用側卸裝巖機斗臂、鏟斗下及附近嚴禁站人。
（3）煤礦用側卸裝巖機在任何情況下都不得利用中位臨時油封的特點作為安全固定斗臂的措施；如果需要在鏟斗工作機構下部檢修時，必須首先用枕木將鏟斗和鏟斗臂墊實。
（4）煤礦用側卸裝巖機所配的電機和電器設備，必須要有在有效期內的安標證。
（5）機器起動前必須按警示電鈴后才能起動機器。
（6）機器正常上下坡度時，坡度不得大于20度。
（7）機器工作時工作壓力保持在20±0.5 Mpa。
（8）配套使用的電氣控制箱（起動器）應具備短路、漏電、過載、先導等電氣保護功能，且不低于采煤機、掘進機電氣保護的相關要求；
（9）對電纜必須嚴加保護，避免水淋、撞擊、擠壓和炮崩。每班必須進行檢查，發現損傷，及時處理。
（10）煤礦用側卸裝巖機用于煤礦井下時，周圍的甲烷、煤塵不得超過《煤礦安全規程》中所規定的安全含量。
