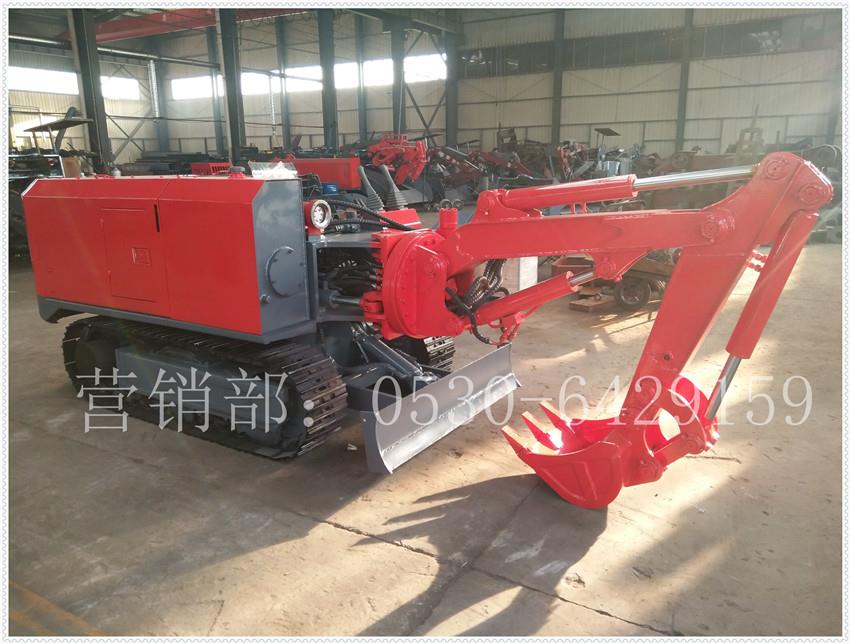

巷道修復機技術要求
一、規格型號：MWD6/0.3L（參考型號）
二、訂貨數量：2套
三、附件
1．每臺設備配帶專用工具1件套。
2．配帶不低于原值3%的易損隨機配件。并附主機所有配件價格明細，配件價格總和不高于主機價格1.3倍。
四、主要技術參數及要求
項目 | 單位 | 型號：MWD6/0.3L | |
裝機功率 | kW | 45 | |
液壓系統參數 | 液壓系統額定壓力 | MPa | 21.5 |
液壓系統最大流量 | L/min | 110 | |
液壓油最高溫度 | ℃ | 75 | |
行走機構參數 | 行走驅動方式 | / | 集成液壓馬達減速器驅動 |
履帶板寬度 | mm | 300 | |
行走形式 | / | 履帶行走 | |
接地比壓 | MPa | ≤0.1 | |
行走速度 | m/min | 24 | |
離地間隙 | mm | 250 | |
爬坡能力 | ° | 14 | |
鏟斗裝載參數 | 鏟斗容量 | m3 | 0.13 |
最大鏟斗挖掘力 | kN | 37 | |
挖掘?qū)挾?/span> | mm | ≥5000 | |
挖取距離 | mm | ≥4000 | |
挖掘高度 | mm | ≥4300 | |
卸載高度 | mm | ≥2400 | |
挖掘深度 | mm | ≥1100 | |
破碎錘參數 | 額定工作壓力 | MPa | 13 |
最大工作流量 | L/min | 60 | |
沖擊頻率 | Hz | 7.5～16 | |
沖擊能 | J | 600 | |
適應釬具規格 | mm | 70 | |
噪聲 | dB(A) | ≤120 | |
主機轉彎半徑 | mm | ≤7000 | |
運輸狀態外形尺寸 （長×寬×高） | mm | 6800×1400×2000（1260無頂棚） | |
最大不可拆卸件尺寸 （長×寬×高） | mm | 2600×1200×1160 | |
工作質量±5% | kg | 約6200 | |
主要要求
1．執行國家、行業和企業有關標準
2．符合《煤礦安全規程》的要求。
3．證件齊全：具備“產品合格證”，“煤安證”，“防爆證”“國家質檢部門出具的檢驗報告”等相關資料。
4．液壓元件選用性能優越、可靠性高、通用性好的優質產品。主要液壓件選用國內國際知名品牌元件。
5．工作機構除左右擺動外，還可繞車體中軸線360°旋轉，即可對左右側幫及頂板進行刷幫及劈頂作業。還具有升降功能，結合左右旋轉功能，可對皮帶機下方進行掏底作業。
6．回轉及擺動機構采用液壓回轉裝置，可靠性好，結構緊湊并能保證動作平穩。
7．整機配備隔爆型控制按鈕，隔爆型電鈴，在機器后部還配有隔爆型急停按鈕，方便突發狀況下的緊急制動操作
8．在設備前部裝有兩盞礦用隔爆型LED照明燈，并可上下左右調整照射角度，使得照明無死角，同時由于操作者前部無障礙，因此具有良好的視野。同時在工作臂上還設有安裝位置，用戶可根據需要將照明燈安裝在工作臂上。設備后部裝有一盞礦用隔爆型LED照明燈，便于倒車行走時照明周邊環境。
9．煤礦用巷道修復機配備有煤礦用車載式甲烷斷電儀，可在井下瓦斯?jié)舛瘸瑯藭r實現自動斷電
10.煤礦用巷道修復機配備有礦用隔爆型電纜。
11.主泵、主閥、液壓馬達采用進口產品，底板及挖斗材料采用高強度NM400耐磨板，高壓膠管總成采用青島橡六，其他配套件采用國際國內知名品牌。
五、每臺設備需配備技術資料數目
安裝總圖、使用說明書 各5份，出廠試驗報告、生產許可證、產品合格證、防爆合格證、煤安標志、配件目錄及價格表各3 份及相關證件電子版。
六、技術服務及質保
1．廠家負責現場安裝及技術指導。
2．產品質保期為投用后一年,如在一年內出現產品質量問題,由廠方免費更換，產品使用期間因質量問題造成經濟損失由廠方承擔。
3．設備在運行過程中出現技術故障和疑難問題時，廠方接到礦方的通知后需在 24 小時內到現場處理或提出處理意見。
4．廠方長期提供產品配件和售后技術服務。
5．廠方負責送貨至礦方，雙方共同驗收或由礦方安裝箱單驗收。
6．中標后雙方簽訂技術協議，具體技術細節以技術協議為準。
