ZCY45R煤礦用側卸裝巖機是以電機為源動機、液壓馬達驅動、履帶行走、液壓油缸操作鏟斗的側卸式裝載設備。它由工作機構、液壓裝置、履帶行走部、行走減速器、機架、電器系統等6大部分組成，見圖1。

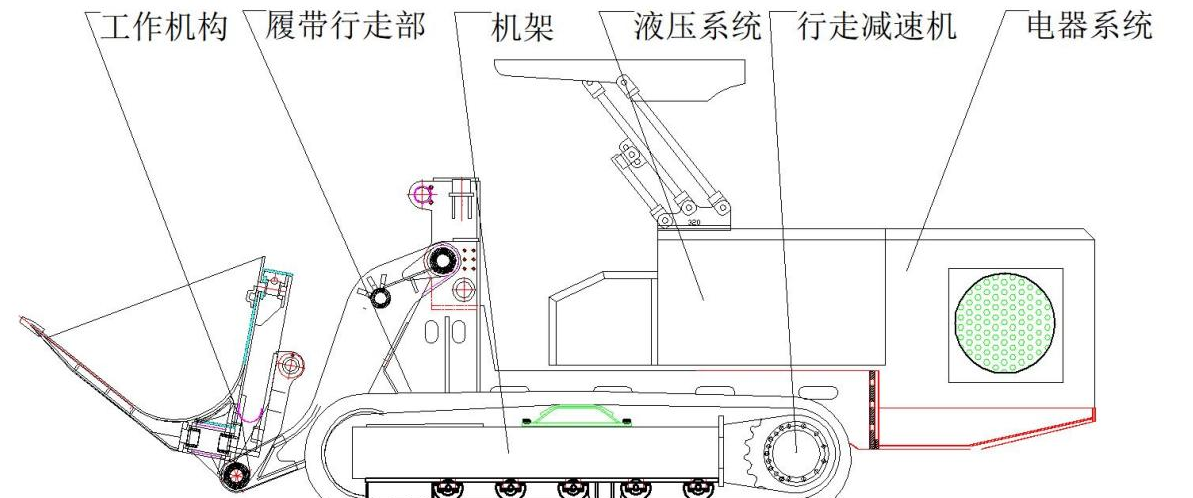

圖1  ZCY45R煤礦用側卸式裝載機結構圖

二、使用環境及工作條件

1.使用環境

ZCY45R煤礦用側卸裝巖機是新一代履帶行走的無軌裝載設備，主要用于煤、半煤巖巷，也可用于小斷面全巖巷煤、巖及其它物料的裝載。具有插入力大、機動性好、全斷面作業、安全性好。一機多用等特點。除完成裝載作業外還可以為液壓設備提供動力，充當支護時的工作平臺，完成工作面短距離運輸，臥底、清幫等，可以顯著提高掘進速度，取得良好的綜合經濟效益。

2.工作條件

⑴對環境溫度、濕度及海拔高度的要求。（-10℃～+40℃\95%（25℃）\1000m）；

⑵對隔爆型絞車工作時周圍空氣中的煤塵、甲烷爆炸性氣體含量的要求不得超過《煤礦安全規程》規定的安全含量。

3.產品特點

（1）作業安全，能顯著減輕工人的體力勞動強度。裝載功能強，履帶行走插入力大，全斷面裝載，適用于各種斷面的平、斜巷道施工。在較大斷面巷道或巷道交叉點施工時，能充分發揮其高技術生產率的特點。

（2）綜合配套性能好、機動靈活、適應性強。可以很方便地與巷道中的其它設備如鉆車、刮板輸送機、帶式輸送機及礦車等配套。

（3）一機多用是ZCY45R煤礦用側卸裝巖機機優于其它類型裝巖機的最主要的特點：

a.可用鏟斗舉升重物，如支護用金屬支架、碹胎。

b.鏟斗舉升后可以充當支護工作平臺、便于頂板管理。

c.可在工作面短距離運送物料，如背板、沙石，搬運小型設備。

d.作業安全，可顯著減少在危險區內的裝載作業、搬運材料時間。

c.本機優異的臥底、清幫性能將能首次實現裝載作業YIBAI的機械化，使“鍬”工作面真正成為現實。

e.客戶提出特殊要求時可以為其它設備提供高壓油源。

4.主要技術參數

表1  ZCY45R煤礦用側卸裝巖機主要技術參數
