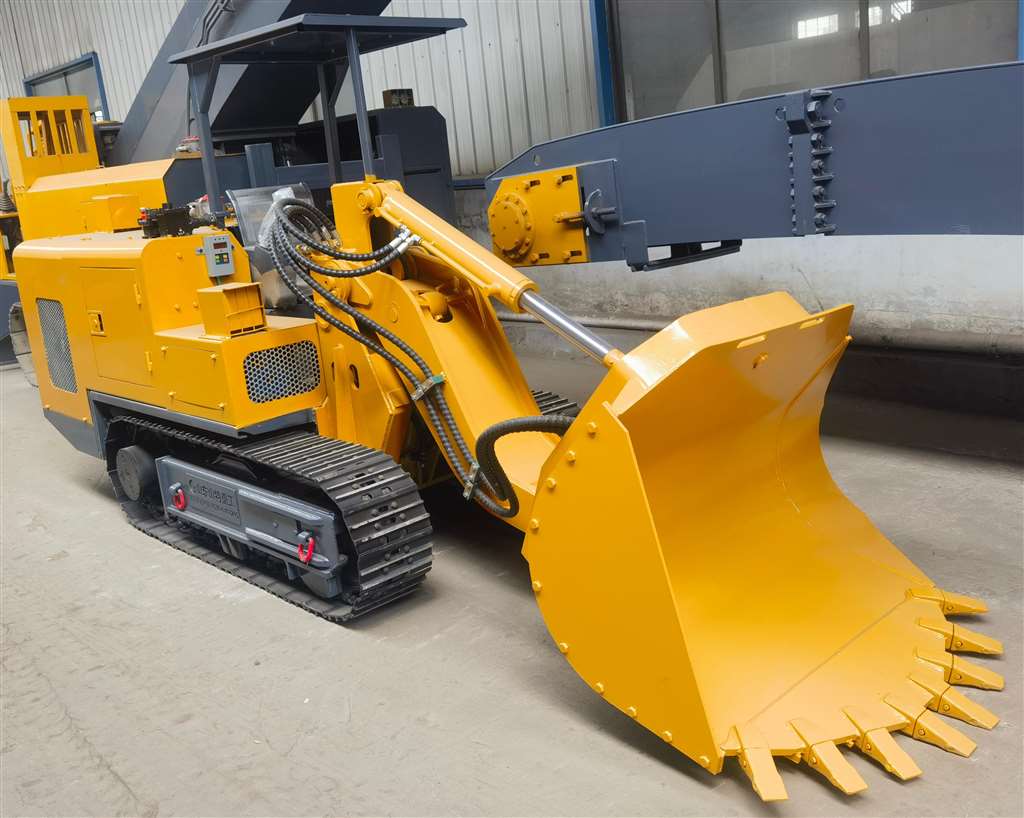

履帶行走部由履帶總成，左右臺車架，支重輪，托鏈輪，引導輪，張緊裝置，驅動輪等組成。
2.1履帶結構特征

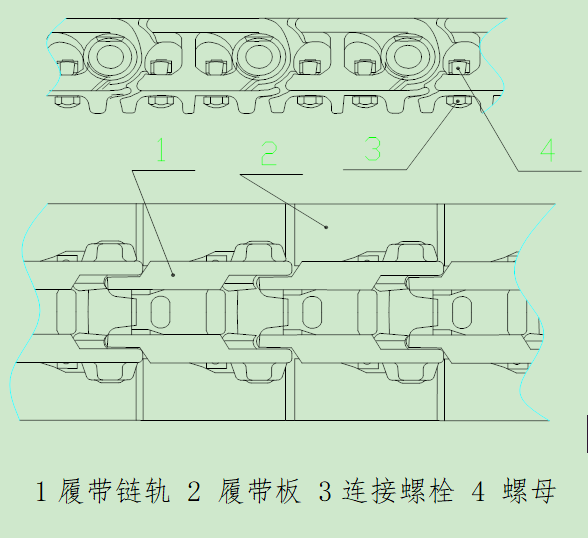

履帶直接和巷道底板礦石接觸，承受機器全部重量和渠道力，工作條件十分惡劣。煤礦用側卸式裝巖機采用潤滑組合履帶。（如下圖）。
2.2支重輪

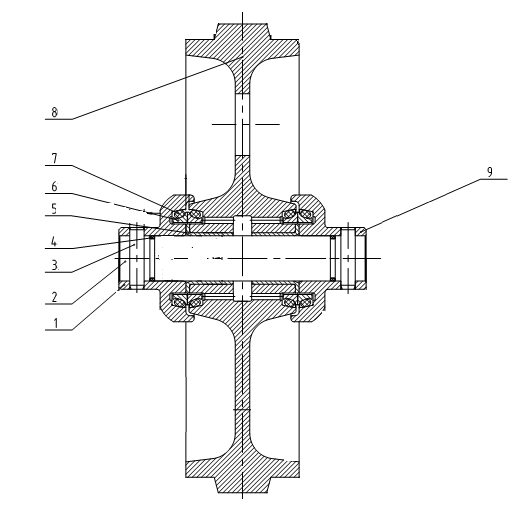

支重輪（如下圖）用來將機體的重量傳送至履帶上。并使機體沿導軌運動，它還用來夾持履帶，使其不橫向滑脫；在轉向時，迫使履帶在地面上橫向滑移。
支重輪在泥水中工作，且承受強烈沖擊，工作條件極差，因此要求其輪緣及滾動踏面耐磨，且輪軸密封性要好。
1 銷 2 O型圈 3型圈 4浮封環 5支重輪體 6軸套 7軸 8內蓋
煤礦用側卸裝巖機共有支重輪10只（每側5只），輪體采用高強度合金鋼制作，并經特殊熱處理，且有較高強度和耐磨性，輪、軸采用浮動密封，結構簡單，性能可靠。裝配時一次性注油，平時工作中不必注油，便于維護，直到磨損達到極限程度后，進行更新。
2.3 托鏈裝置
托鏈裝置用以承托履帶上部的重量，不讓其下垂過多，以減少機器運動時上方履帶振動現象。
2.4引導輪和張緊裝置
引導輪（如下圖）的功用是支撐鏈軌和引導履帶正確地卷繞，防止橫向滑脫，同時與它后面安裝的張緊裝置一起，使履帶保持一定的張緊度，并緩和機器行走時由于地面不平而引起的沖擊力，以及機器工作時插入巖石的沖插力。當履帶行走遇障礙物時，張緊裝置可以使引導輪通過兩側支撐滑塊沿履帶架前方導軌后移一定距離，以避免履帶局部過于張緊。
張緊裝置的調節量為30mm，當履帶受力伸長或銷、套內磨損引起履帶伸長，使履帶松弛度大于30時，這時須去掉一節履帶或增加適當?shù)膲|片，以保證履帶張緊度使之正常運行，延長履帶使用壽命。
1外支座 2軸 2 銷4型圈5軸套6浮封環7O型圈8輪體9內支座
