結構特征

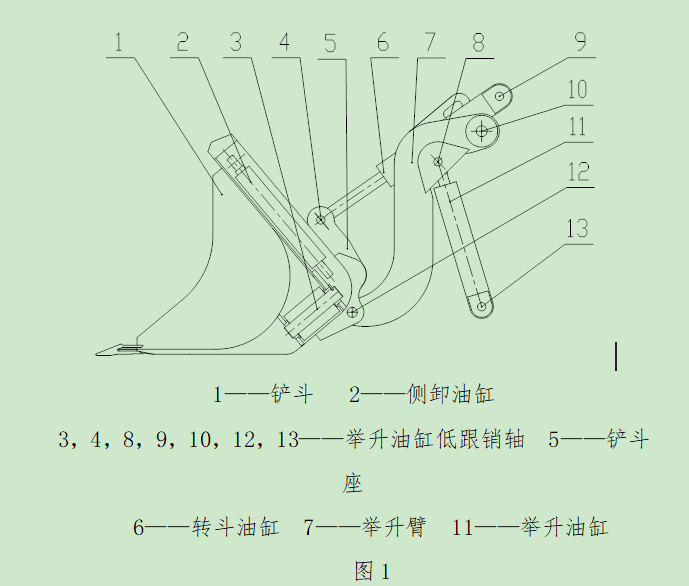

如圖1所示，鏟裝機構由鏟斗、鏟斗座、舉升臂、舉升油缸、轉斗油缸、側卸油缸組成，相互以鉸接軸連接。舉升臂、轉斗油缸、鏟斗座和機架共同組成了一個雙曲柄四連桿機構。

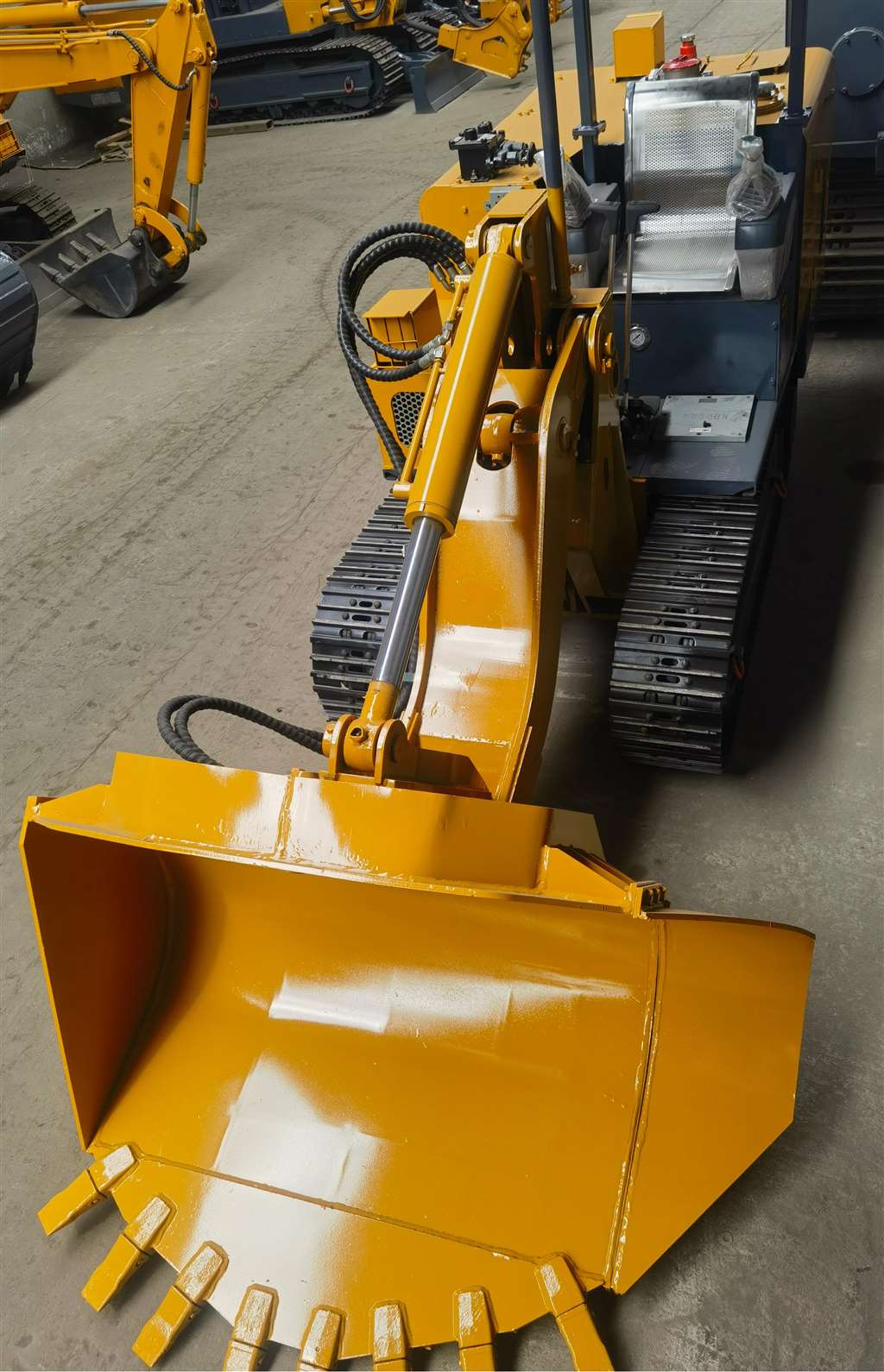

鏟斗的斷面是圓弧形，一側安裝側壁，一側敞開，安裝圓弧形斗唇，這樣的斗型可減少鏟斗的插入阻力，增加插入深度，提高裝滿系數。當側卸方向變換時，只需將側壁與斗唇互換即可。斗齒與鏟斗采用螺栓連接，斗齒磨損后便于更換。
1.2鏟裝機構工作原理
1.2.1鏟裝機構的工作過程如下：
將鏟斗放平（鏟斗口向前）移動裝巖機將鏟斗推入料堆；
邊推進邊翻轉鏟斗使物料充滿鏟斗；
當鏟斗裝滿物料后，將鏟斗轉正（鏟斗口向上），并舉升臂升到適當位置做好運送的準備；
移動裝巖機將物料運送到卸載點側面；
將鏟斗斗唇對準運料車進行側卸物料；
將鏟斗復位并下降舉升臂準備返回；
返回裝載點；
將鏟斗放平到插入位置進行下一個工作循環。
1.2.2五聯閥說明
在2.1動作中，通過多路換向閥操作各個油缸的動作，多路換向閥上有3個手柄，位于駕駛室左側，從左到右依次控制翻斗油缸、舉升油缸和側卸油缸，三個手柄分別可以實現的動作為：
左側手柄控制翻斗油缸，完成鏟斗前翻和后翻動作，手柄向前推即前翻鏟斗，向后拉即后翻鏟斗，中間停止位置，鏟斗高度隨即固定；
中間手柄控制兩個升降油缸，完成舉升臂的升降動作，向前推升起舉升臂，向后拉下降舉升臂，中間停止位置，舉升臂被固定；
右側手柄控制側卸油缸，完成鏟斗的側卸動作，向前推完成鏟斗側卸，向后拉鏟斗復位，中間停止位置，鏟斗固定。
1.2.3裝巖機工作過程：
左側手柄向前推使翻斗油缸伸長，中間手柄向后拉至舉升缸停最小值，將鏟斗放平，機體向前走，將鏟斗推入料堆；
中間手柄向前推伸長舉升油缸，左側手柄向后拉縮短轉斗油缸，使舉升油缸和轉斗油缸聯動，鏟裝物料，并逐漸將鏟斗拉正到位；
繼續聯動舉升油缸和轉斗油缸，將鏟斗舉升到卸載高度后，將這兩個手柄閉鎖，停在卸載高度，使舉升臂和鏟斗座固定；
右側手柄向前推至側卸油缸更大值，完成物料的卸載；
卸載完成后，右側手柄向后拉，將鏟斗復位；
將右側手柄停在中位，使鏟斗固定；
中間手柄向后拉，下降舉升油缸，左側手柄向前推伸長轉斗油缸，使轉斗油缸和舉升油缸聯動，將鏟斗放平到插入位置。
1.2.4操作注意事項
a.操作時，動作要干凈、平穩、準確，當油缸或鏟斗到位時，手柄松開，使閥復零位，油缸活塞伸縮到更大（最?。┪恢脮r(shí)，要及時松手，防止產生沖擊和系統溢流發熱；
b.操作轉斗油缸時，如果限位塊碰到舉升臂時，要及時松開手柄，防止產生沖擊；
c.不得以高速行駛的慣性向料堆猛沖；
d.當裝巖機舉起鏟斗時嚴禁人員在鏟斗下方操作或進行檢修。必須進行修理時，應有可靠的安全措施；
e.改變側卸方向時，更換銷軸，要檢查與之連接的軸孔，若有灰塵，用油將銷軸及軸孔清洗干凈后，方可重新安裝銷軸；
f.斗齒磨損后，要及時更換，以免損壞鏟斗其他結構件。
